Tampa abaulada

Clique nas imagens para ampliar

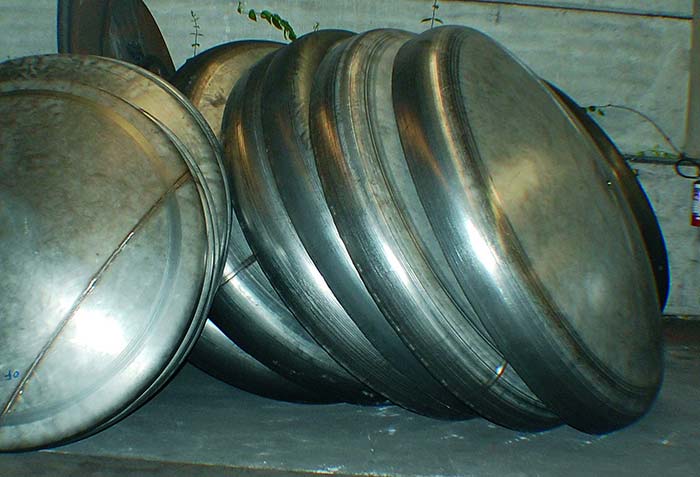

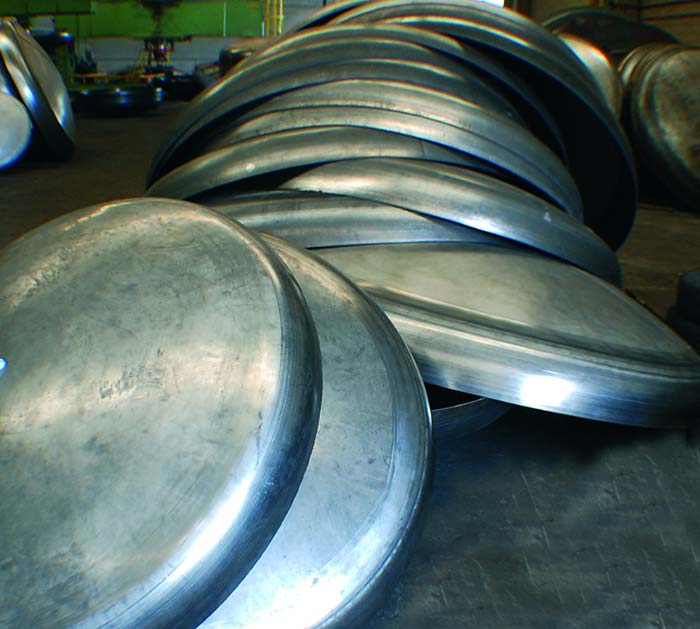

Metal Tampos atende serviço de tampa abaulada, com Modelo de Somente abaulado ( SA ).

Tampo somente Abaulado ( qualquer raio )

• 1. Cálculo do desenvolvimento

Ds = 1,026 F1 ( R + 0,5e )

Determinar F = D / 2R, achar F1 na tabela 4.

Exemplo:

D = 1000; R = 1400; e = 25,4

F = 1500 / 2800 = 0,536 - Tabela : F1 = 1,1027

Ds = 1,026 x 1,1027 ( 1400 + 0,5 x 25,4 )

Ds = 1598,2

Cálculo da altura "h"

h = R - R² - 0,5 D²

DS¹ = 1,026 F¹ R

Cálculo do volume

v = 0,524 h (0,75 D² + h²)

A Metal Tampos é uma empresa especializada em tampa abaulada, com capacidade em atender nos Diâmetros 250mm até 6500, espessuras 2mm até 32mm para aço carbono e 25mm para aço inox.

Fabricamos tampa abaulada e bordeadas, bandejas, tampo difusor, semi-esfera, tampos somente abaulados, tampos somente bordeados, tampos flangeados e fazemos bordeamento em cones.

Para atender empresas que utilizam tampa abaulada, solicitamos enviar e-mail com as informações no orçamento ou desenho técnico.

informações técnicas para fabricar tampa abaulada deve ser fornecida pelo cliente para execução do serviço.

Tampa Abaulada para uso comum em com caracter´sticas especiais.

• 1 Diâmetro Interno/Externo ( D ) ;
• 2 Quantidade ;
• 3 Tipo de Tampo ;
• 4 Altura da parte Reta ( h1) ;
• 5 Material ( especificação ;
• 6  Espessura Nominal;
• 7 Espessura mínima pós-conformação ;
• 8 Tratamento térmico : recozimento pleno, alívio de tensões, etc...
• 9 Tolerância ( se diferente da STD ).

Cálculo para Tampa abaulada ( SA )

R = D ( ou, ou sob consulta )

D = 250 a 6800 ( ou qualquer diâm. em setores )

H = 0,134 D

e = 2,0 a 31,7 mm

Ds ( diâm. do disco ) = 1,04D + 0,52e ( para raio diferente D, vide pág. 9 do nosso catálogo ou visite nosso site www.metaltampos.com.br

Peso ( Kg ) = 6,28 Ds² e ( Ds em mm, "e" em mm )

Metal Tampos é uma empresa especializada em abaulamento e bordeamento de tampos industriais em aço carbono. aço inox, alumínio e titânio.
