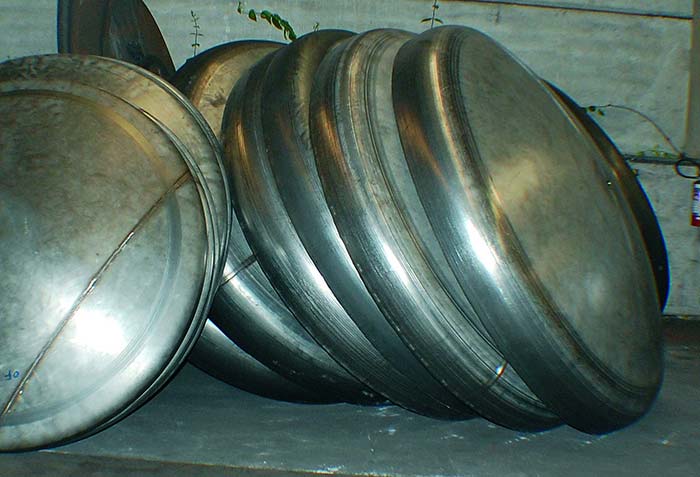

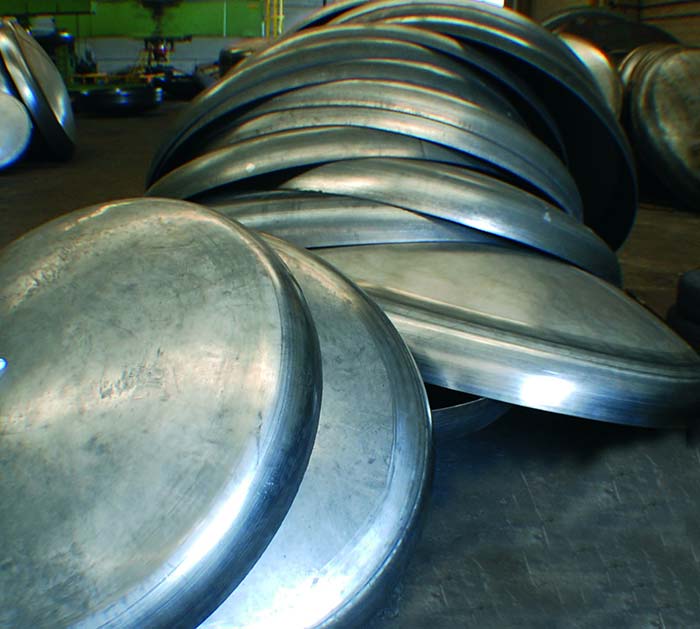

Metal Tampos Atende serviço para Tampo abaulado em gomos, com 300mm a qualquer Diâm. em setores, espessuras de 3mm até 38mm .
Determinação do tampo abaulado em Gomos da semi-esfera
A Semi-esfera é constituida de um Tampo abaulado em Gomos, os quais são prensados e cortados posteriormente parea montagem.
Os segmentos têm a forma trapezoidal, com dimensões aproximadas, com folga, para ajuste posteriormente .
Desenvolvimento da calota central ( tampo abaulado em Gomos)
Determina-se F= d/2R
- Acha-se F1 na tabela 4 oara cálculo de tampos, substitui-se na fórmula abaixo:
ds = 1,026 x F1 x R
No caso de adotar: d =0,5D ds PI 0,5237 D
Desenvolvimento dos segmentos
Com o valor de 2F, determina-se, Utilizando a tabela abaixo, os diversos fatores que multiplicados por "R", resultam as medidas H, B, b e h.
Acrescenta-se para os Três primeiros, uma folga de aproximadamente 40 mm e para o último, 20 mm.
Exemplo:
Dimensionamento para Tampo abaulado em gomos com D = 2100mm, d = 962mm, nº de Segmentos ( n ) = 8.
1. Calcula-se F = 962 / 2 x 1050 = 0,458; F1 = 0,9274
(Tabela para cálculo de tampos)
ds = 1,026 x 0,9274 x 1050 1000 mm.
2. Com os valores : 2F = 0,91 ( valor mais próximo, a,90) e n = 8, determina-se os fatores para os cálculos de:
H (f = 1,15, B (f = 0,81), b (f = 0,44) e h (f = 0,28).
Segmentos : tampo abaulado em gomos:
B = 0,81 x 1050 + 40 PI 890 mm
H = 1,15 x 1050 + 40 PI 1250 mm
h = 0,28 x 1050 + 20 PI 315 mm
b = 0,44 x 1050 + 40 PI 500 mm
Além do diâmetro da semi-esfera ( Tampo abaulado em gomos ), as dimensões do blank dependem do tipo de material, da espessura, do processo de fabricação e outros fatores.
As dimensões indicadas pelo processo acima são aproximadas, servindo somente como orientação para as definitivas, favor consultar o nosso Departamento Térmico.
Responsabilidade da Metal Tampos é apenas pela Mão de Obra aplicada, não se responsabilizando por : Alterações na estrutura ou falhas do material, ou ainda, aplicações inadequadas dos setores.
