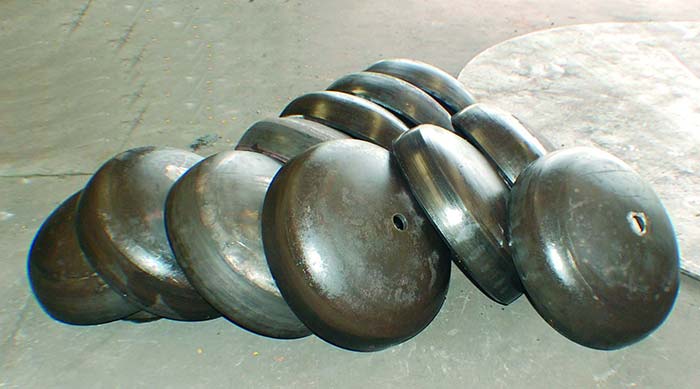

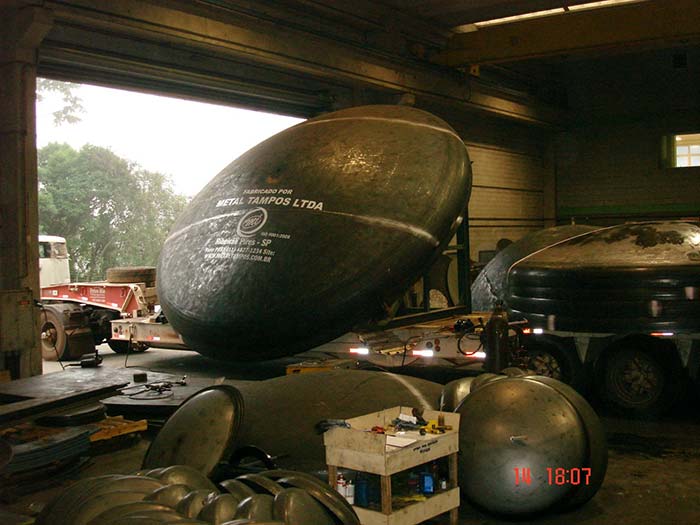

Tampo asme 6

Clique nas imagens para ampliar

Metal 6 ( Tampo asme 6 ), a Metal Tampos atende serviço de abaulamento e bordeamento para Calotas Vasos de Pressão, Tanques para Postos de Gasolina, Autoclave, Filtros Industriais, implementos Agrícolas, Caldeirão Industrial, Compressores, Secadores de Ar, Betoneira, Tanques Rodoviários.

Metal Tampos apresenta alguns Modelos em ASME, como ( Metal 4, Metal 5, Metal 6 ( tampo ASME 6 % ), Metal 10 ( Tipo Decimal ASME 10 % ), Metal 11 ( Semi Elíptico ASME 2:1), Metal 12 ( Semi Elípico ASME 2:1), Somente Abaulado ( SA ), Somente Bordeado ( SB ), Flangeado ( FL ), Difusor ( DF ) - ( Tipo reverso), Toricônico ( TC ), Semi - Esfèrico ( SE ) - (Hemisférico ).

Metal 6 ( tampo asme 6 ) : R = D; r = 0,06; D = 250 a 6500 mm; h1 = 15 a 60 mm; h2 = 0,169 D; V = volume = 0,08 D³; e = 2 a 25,4 mm ( A Inox ) e 31,7 mm ( A Carbono ); Ds ( diâmetro do disco) = 1,08D + 2h¹ + 1,0e; Peso ( kg ) = 6,28 Ds² e ( Ds em mm, "e" em mm) .

Cálculo para qualquer Tipo de Tampo - Abaulado e bordeado ( tampo asme 6)

Caso nenhum dos Tipos anteriores descritos preencha os requisitos desejados para ( Tampo asme 6 ), o cliente poderá dimensioná-lo de acordo com suas nescessidades, ou mesmo para melhor aproveitamento de chapa.

Critério para dimensionamento ( tampo asme 6 )

R = raio abaulado - qualquer, conforme desejado.

r= raio de bordo - as medidas disponíveis são as seguintes:

24; 40; 50; 60; 80; 90; 100; 125; 150; 175; 200; 225; 300; 325; 350; 375; 400; 425; 450; 475; 500; 525; 550; 575 e 600 mm.

D = diâmetro interno - de 250 a 6500 ( tampo asme 6 ), h1 = altura parte reta de 10 a 60 mm, espessura ( e ) = 2 mm - até diâmetro 1000 mm e, espessura ( e ) = 3 mm - até 31,7 mm - até diâmetro 6500 mm .

2 Cálculo do disco .
2.1 Calculo a relação : f = D 2r / 2 ( R-r )
2.2 Determinar F1 na tabela 4.
2.3 Calcular Ds ( Diâmetro do Disco ) substituindo os valores na fórmula : Ds = ( R-r ) F1 + 3,06r + 1,50e + 2h¹ .
