Tampo elíptico

Clique nas imagens para ampliar

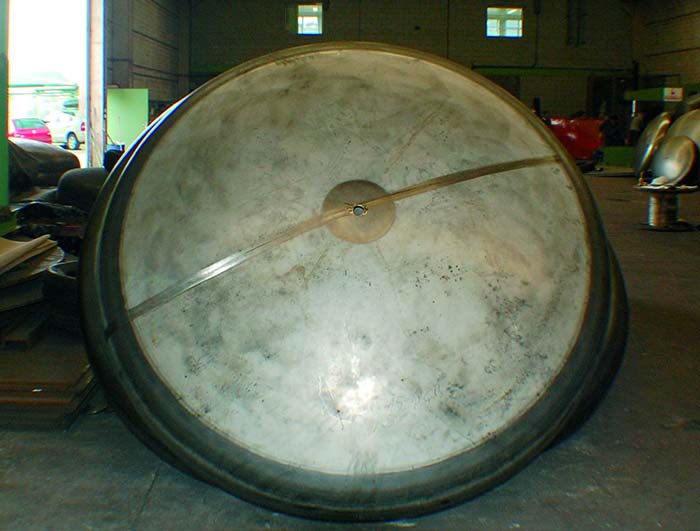

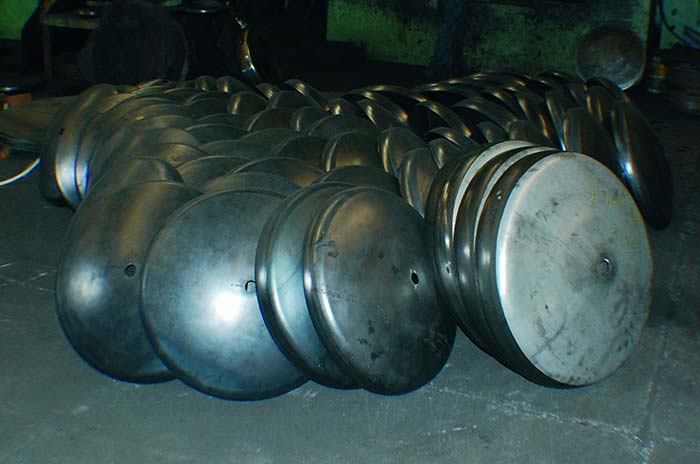

Tampo elíptico a Metal Tampos atende alguns Modelos para vasos de Pressão, Tanques para postos de Combustíveis, autoclaves, filtros Industriais, Implementos agrícolas, Caldeirão Industrial, compressores, secadores de Ar, Betoneiras, Tanques Rodoviários, e mais uma infinidade de aplicações em vários segmentos que utilizam tampo elíptico.

Informações técnicas que devem ser fornecidas pelo cliente para execução de tampo elíptico

Tampo elíptico para uso comum e com características especiais .

1 Diâmetro Interno/externo ( D )
2 Quantidade
3 Tipo de Tampo
4 Altura da Parte reta (h1)
5 Material ( especificação )
6 espessura Nominal
7 Espessura mínima pós-conformação
8 Tratamento térmico : recozimento pleno, Alívio de tensões, etc...
9 Tolerância ( se diferente da STD )

Metal 11 ( tampo Elíptico ASME 2:1 )

R = 0,825D r = 0,154D

D = 400 mm a 4000 mm ( D < 400mm sob consulta) h1 = 15 a 60 mm h2 = 0,25D

V = volume = 0,13D³ e = 2 a 25,4 mm ( A Inox ) e 31,7 mm ( A Carbono ) Ds ( diâmetro do dosco ) = 1,18D + 2h¹ Peso 9 Kg ) = 6,28 Ds² e ( Ds em m, "e" em mm)

Metal 12 ( tampo Elíptico ASME 2:1 )

R = 0,904 r = 0,172

D = 400 a 4000 mm ( D < 400 mm sob consulta ) h1 = 15 a 60 mm h2 = 0,25 D

h1 = 15 a 60 mm h2 = 0,25 D

V = volume = 0,133 D³ e = 2 a 25,4 mm ( A Inox ) e 31,7 mm ( A carbono ) Ds ( diâmetro do disco ) = 1,18D + 2h¹ Peso ( Kg ) = 6,28 Ds² e ( Ds em m, "e" em mm)

Tampo Elíptico Diâmetro 250 mm até 6500 mm, espessuras 2 mm até 32 mm para aço carbono e 25mm para Aço Inox.

Fabricamos tampos abaulados e bordeados, bandejas, tampo difusor, semi-esfera, tampos somente abaulados, tampos somente bordeados, tampos flangeados .

Tratamento Térmico, o tampo poderá ter tratamento térmico entre a operação e / ou no término da execução. Poderá ser providenciado pela Metal Tampos ou pelo Cliente. Dependendo das caracteristicas do material, mesmo o cliente não especificando, poderá haver nescessidade de tratamento para execução adequada da ´peça. Neste caso, o cliente será comunicado a fim de ser providenciada sua remessa para aquela finalidade.
