Metal Tampos Trabalha com tampo de tanque rodoviário, especializada em abaulamento e bordeamento de tampos industriais em Aço Carbono, Aço Inox, Alumínio e Titânio, com aplicações voltadas para indústria químicas, Petroquímicas, Farmacêutica, Alimentícia, Construção Naval, Construção Civil, Cervejaria, Usina àlcool, açúcar e Biodiesel.

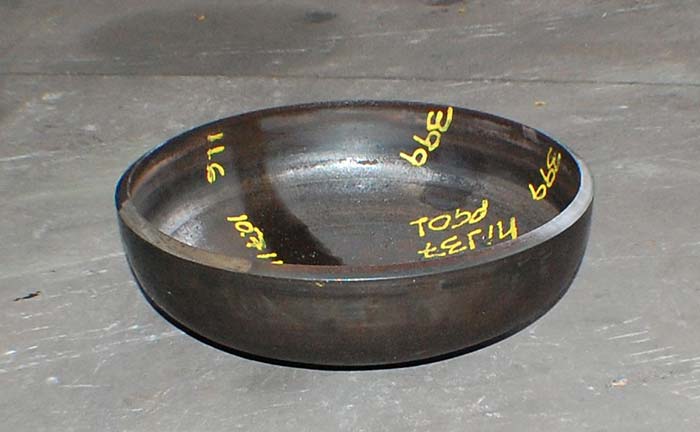

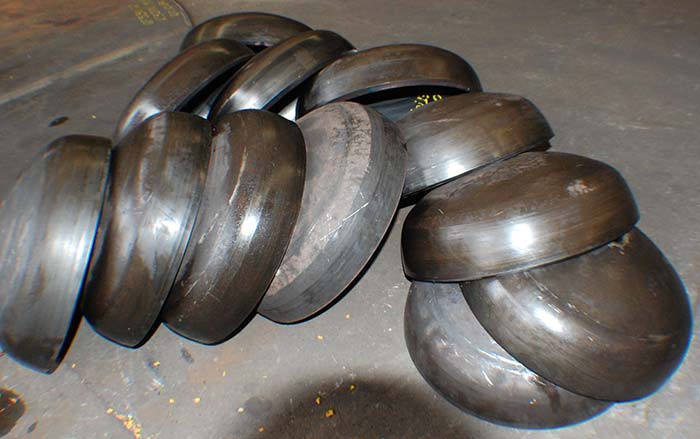

TAMPO DE TANQUE RODOVIÁRIO
Tampo de tanque rodoviário Diâmetro 250mm até 6500mm, espessuras 2mm até 32mm para aço Carbono e 25mm para Aço inox.
Fabricamos tampo de tanque rodoviário, abaulados e bordeados, bandeja, tampo difusor, semi-esfera, tampos somente abaulados, tampos Somente bordeados, tampos flangeados e fazem bordeamento em cones.
tampo de tanque rodoviário vasos de pressão, tanques para Postos de Combustíveis, autoclaves, Filtros Industriais, Implementos Agrícolas, Caldeirão Industrial, Compressores, secadores de Ar, Betoneiras, Tanques rodoviários, e mais uma infinidade de aplicações para tampo de tanques rodoviário.
Cálculo para qualquer tipo de tampo de tanque rodoviário - Abaulado e Bordeado
Caso nenhum dos Tipos preencha os requisitos, desejados, o cliente poderá dimensioná-lode acordo com suas nescessidades, ou mesmo para melhor aproveitamento de chapa.
- 1 Critério para Dimensionamento de tampo de tanque rodoviário
R = raio de abaulamento - qualquer, conforme desejado.
r = raio de bordo - as medidas disponiveis são as seguintes: 20, 40, 50, 60, 80, 90, 100, 125, 150, 175, 200, 225, 275, 300, 325, 350, 375, 400, 425, 450, 475, 500, 525, 550, 575 e 600 mm.
D = diâmetro interno - de 250 a 6500 mm
h1 = altura da parte reta de 10 a 60 mm
e = 2mm - até diâmetro 1000mm / 3mm - à 31,7mm - até diâmetro 6500 mm
- 2 cáculo do disco para tampo de tanque rodoviário
- 2.1 Calcular a relação: F = D 2r / 2 ( R-r)
- 2.2 determinar F1 na tabela 4.
- 2.3 Calcular Ds ( diâmetro do disco ) substituindo os valores na fórmula: Ds = (R-r) F1 + 3,06r + 1,50e + 2h1
EXEMPLO :
D = 2500 mm; R = 2400 mm; r = 200 mm; h = 20 mm; e = 1/2"
F = 2500 mm - 2 x 200 / 2 ( 2400 - 200 ) = 0,477
Como este valor não constar na tabela, usar a média dos valores correspondentes a 0,476 e 0,478 obtendo-se o valor F1 = 0,9694
