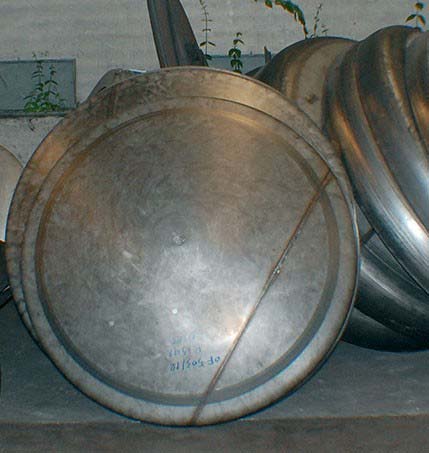

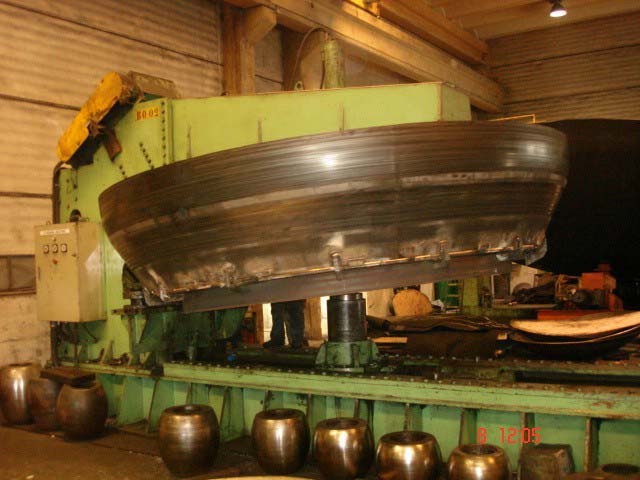

A Metal Tampos é uma empresa especializada em abaulamento e bordeamento de tampos industriais sp em aço carbono, aço inox, alumínio e titânio, com aplicações voltadas para indústria química, petroquímica, farmacêutica, máquinas, construção naval, construção civil, alimentícia, cervejarias, usina de álcool, açúcar e biodiesel.

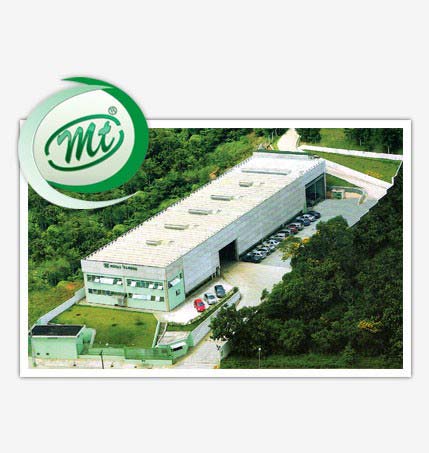

Desde 16 de Outubro de 1999, vem se consolidando no mercado, por desenvolver uma metodologia de trabalho com grande praticidade, flexibilidade e dinâmica nas negociações, buscando assim, atender as reais necessidades de nossos clientes e colaboradores. A Metal Tampos tem um exelente controle de qualidade ISO 9001
Cálculo p/ qualquer tipo de tampos industriais sp – abaulado e bordeado
Caso nenhum dos tipos anteriores descritos preencha os requisitos desejados, o cliente poderá dimensioná-lo de acordo com suas necessidades, ou mesmo para melhor aproveitamento de chapa.
1 – Critérios para dimensionamento
R = raio de abaulamento – qualquer, conforme desejado.
r = raio de bordo – as medidas disponíveis são as seguintes: 20, 40, 50, 60, 80, 90, 100, 125, 150, 175, 200, 225, 275, 300, 325, 350, 375, 400, 425, 450, 475, 500, 525, 550, 575 e 600mm.
D = diâmetro interno – de 250 a 6.500mm
h1 = altura da parte reta de 10 a 60mm
e = 2mm – até diâmetro 1.000mm
3mm – à 31,7mm – até diâmetro 6500mm
2 – Cálculo do disco
2.1 – Calcular a relação: F = D – 2r / 2 (R-r)
2.2 – Determinar F1 na tabela abaixo.
2.3 – Calcular Ds (diâmetro do disco) substituindo os valores na fórmula: Ds = (R-r) F1 + 3,06r + 1,5e + 2h1
Exemplo: D = 2.500mm; R = 2.400mm; r = 200mm; h = 20mm; e = 1/2”
F = 2.500 – 2 x 200 / 2 (2.400 – 200) = 0,477
Como este valor não consta na tabela, usar a média dos valores correspondentes a 0,476 e 0,478, obtendo-se o valor F1 = 0,9694.
Ds = (2.400 – 200) 0,9694 + 3,06 x 200 + 1,50 x 12,7 + 2 x 20
Ds = 2.804,2mm
Algumas aplicações de tampos industriais sp : Vaso de pressão, Tanques para postos de combustíveis, Autoclaves, Filtros Industriais, Implementos Agrícolas, Caldeirão Industrial, Compressores, Secadores de Ar, Betoneiras, Tanques Rodoviários e mais uma infinidade de aplicações em vários segmentos.
Todos os tampos industriais sp terão furo central, ( execeto setores e somente abaulados ) a critério da Metal Tampos, para execução conforme normas técnicas Metal Tampos, salvo acordo prévio com o cliente. Os tampos industriais sp serão fornecidos sem chanfro nas bordas,salvo acordo prévio. O cliente, se desejar poderá inspecionar os tampos industriais sp na Metal Tampos, ou indicar Empresa da Inspeção. O inspetor deverá fazer um relatório dos tampos industriais sp, deixando um via assinada na Metal Tampos
