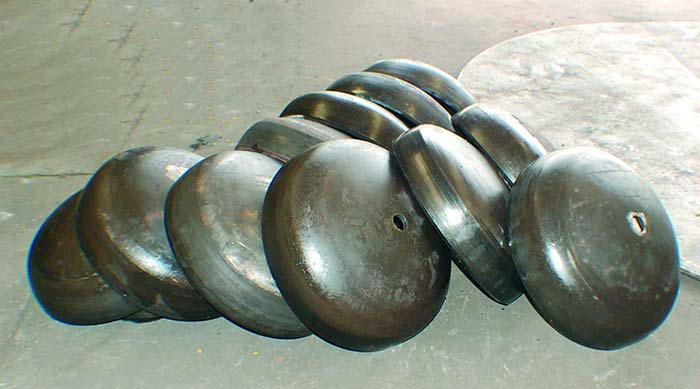

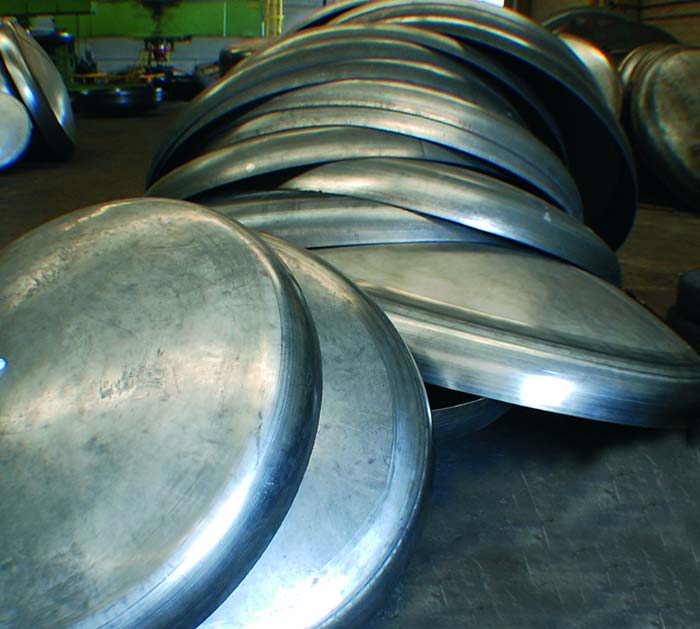

Metal Tampos atende linha de tampos titânio para empresas Rodoviarias, seguindo norma DIN, atendendo Modelos em semi-esfera.
Tampos titânio, determinação da calota central e gomos da semi-esfera, é constituida de uma calota central, 3 ou mais gomos (segmentos), os quais são prensados e cortados posteriornente para montagem.
Os Segmentos tampos titânio tem forma trapezoidal, com dimensões aproximadas, com folga, para reajuste posterior.
Desenvolvimento da calota central ( ds ) tampos titânio
Determina-se F =d/2R, Acha-se F1 na Tabela 4 para cálculo de tampos, substituindo-se na fórmula Abaixo:
ds = 1,026 X F1 x R, no caso de adotar: d = 0,5D, ds PI 0,5237D
Desenvolvimento dos segmentos tampos titânio
Com o Valor de 2F, determina-se, utilizando a tabela abaixo, os diversos fatores que multiplicados po "R", resultam as medidas H, B, b e h.
Acrescenta-se para os três primeiros, uma folga de aproximadamente 40mm e para o último, 20 mm.
Exemplo: Dimensionamento de meia-esfera com D = 2100mm, d = 962 mm, nº de segmentos (n) = 8.
1. Calcula-se F = 962/2 x 1050 = 0,458; F1 = 0,9274 ( Tabela para cálculo de tampos titânio ) ds = 1,026 x 0,9274 x 1050 PI 1000 mm.
2. Com os valores: 2F = 0,91 ( valor mais próximo, 0,90) e n = 8, determina-se os fatores para os cálculos de : H (f = 1,15), B (f =0,81), b (f = 0,44) e h (f = 0,28).
Segmentos tampos titânio : B = 0,81 X 1050 + 40PI 890 mm; H = 1,15 x 1050 + 40PI 1250 mm; h = 0,28 x 1050 + 20PI 315 mm; b = 0,44 x 1050 + 40PI 500 mm.
Além do diâmetro da semi-esfera, as dimensões do blank dependem do tipo de material, da espessura, do processo de fabricação e outyros fatores.
As dimensões indicadas pelo processo acima são aproximadas, servindo somente como orientação para as definitivas, favor consultar o nosso Departamento Técnico.
Normas Gerais de Fornecimento: Somente mão de obra .
Transporte, Os Preços ofertados são para material posto em Nossa Empresa e retirado por responsabilidade exclusiva do cliente.
No caso de retirada de material para tratamento térmico, conserto, ou qualquer outra finalidade, fica por conta do cliente.
