Tampos toricônicos

Clique nas imagens para ampliar

Para os Tampos toricônicos, atendemos a Parte de Rebordeamento, fabricamos Modelos Metal 4, Metal 5, Metal 6, Metal 10, Metal 11 e Metal 12.

Tampos Toricônicos Diâmetros 300 a 6500mm, espessura 2mm até 32mm para aço carbono e 25mm para aço inox. Fabricamos tampos abaulados e bordeados, bandeja, tampo difusor, semi-esfera, tampos somente abaulados, tampos somente bordeados, tampos flangeados.

Tampos toricônicos ( TC ), mão de obra somente raio de bordo, raio de Bordo ( r ) = 20 a 200mm, Diâm. = 300 a 6500mm, Altura ( h2 ) = 900mm ( Máximo ), devido a capacidade de altura da nossa maquina, Espessura = 2 a 31,7mm, Peso e Desenvolvimento - pág. 11 do Nosso Catalogo, ou Visite nosso site www.metaltampos.com.br .

Cáclculo tampos toricônicos em Nossa Pág. 11.

1 CONHECIDOS : A, D E D PARA TAMPOS TORICÔNICOS

h2 = D - d / 2 tga + rtg a/2
Rc = D / 2 sen a + r ( raº/180 - tg a/2) + h1
rc = d/2 sen a

2 CONHECIMENTOS : H2, D E D PARA TAMPOS TORICÔNICOS

sen a = a V a² + h2² - r² + rh2 / a² + h2²
( onde: a = D - d / 2 - r )
3 B = 180 sem a

4 CÁLCULOS DO PESO ( KG ) PARA TAMPOS TORICÔNICOS

P = PI ( Rc² - rc² ) e .p x 10-6 sen a
( onde: p = peso específico kg/dcm³ ;
e = espessura em mm; R c, rc em mm)

5 CÁLCULO DO VOLUME:

V = ( r/24 D³ - d³ / tGa) + ( r/4 D² rtg a/2)
( Não Inclusa a parte cilíndrica h1)

OBS :

B poderá ser > 90º ( figura ) ou < 90º
f = folga

Emissão da Nota Fiscal eletronica, na nota fiscal emitida pelo cliente deverá constar, se os fundos destinam-se a uso Próprio ou Revenda, Quantidade de peças, peso, Diâmetro ( ou medidas do cone), espessura e tipo do material.

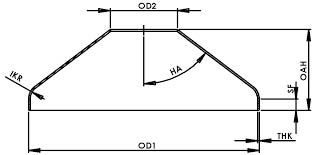

As dimensões do Cone pronto : Diâmetro Interno ( Di ), raio de Bordo ( r ), Altura da parte reta ( h1 ).

Caso haja desenho, mencionar apenas o número do desenho.
